Installationstipps für Telefonkabel-Produkte

Jede Dose ist OK.

Mit jedem Modem liefern wir ein 4adriges RJ11/RJ11 Telefon-Anschlusskabel sowie Adapter für Telefondosen (TAE-F/RJ11 für Deutschland bzw. TSS/RJ11 für Österreich).

Damit kann das Modem an jede TAE, ISDN oder Datendose angeschlossen werden.

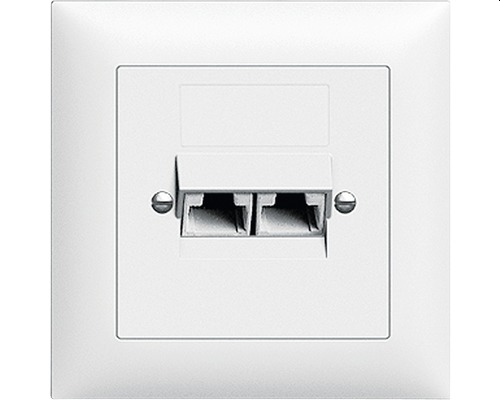

Ersetzen Sie Ihre TAE Dose durch eine Doppel-ISDN oder Doppel-Datendose. Das Telefonkabel muss dafür natürlich mindestens 4 Adern haben.

Sowohl das DSL- als auch das G.hn-Adernpaar werden mit den beiden mittleren Kontakten der jeweiligen RJ45 Buchse verbunden (4/5). Wird bei G.hn 4adriger Betrieb genutzt (MIMO), müssen zusätzlich Kontakte 3/6 belegt werden.

Tipp. Auf dem Markt existieren auch 3-fach RJ45 Dosen.

Unsere Geräte nutzen für die Datenübertragung gemäß dem G.hn Wave2 Standard die Frequenzen 2-200MHz. Die analoge und ISDN Telefonie beansprucht dagegen nur einige KHz im unteren Frequenzbereich. Beide Signale stören sich deswegen auf benachbarten Telefonleitungen nicht.

Außerdem ist ein Parallelbetrieb von G.hn und analogem Telefonsignal auf einer Doppelader möglich. Benutzen Sie dafür die G4202T Modems. Diese haben einen zusätzlichen Anschluss für analoge Telefongeräte und integrierten Splitter.

Im G4224T Switch verwenden wir den in der TK-Branche üblichen RJ21 Anschluss für 24 analoge Telefonverbindungen. Das ermöglicht Gigabit schnelle Vernetzung und Parallelbetrieb einer hausinternen Telefonanlage über 2-/4-adrige Telefonkabel.

Kann G.hn parallel zu DSL/VDSL Verbindungen über ungeschirmte Telefonkabel oder Doppeladern eines gemeinsamen Kabels übertragen werden?

Ja, das ist möglich.

Bei DSL sind keine Einstellungen erforderlich, weil die Frequenzbereiche von DSL und G.hn sich nicht überlappen.

Bei VDSL50 sind in der Regel auch keine Einstellungen nötig, weil G.hn deutlich niedrigeren Signalpegel hat.

Für die Kompatibilität zu VDSL100 (Profil 17a) und VDSL250 (Profil 35b) muss der G.hn Pegel im Bereich 2-17MHz bzw. 2-30MHz üblicherweise um ca. 10dB abgesenkt werden.

Diese sogenannte „Notch“ wird bei InHome Firmware in jedem und bei Master/Client Firmware nur im Master Modem über das Webinterface konfiguriert.

Bei Verwendung eines G.hn Master Switches erfolgt die Konfiguration zentral im Switch.



Wie können Telefonkabel (im Keller) miteinander verbunden werden, wenn sie im Haus sternförmig verlegt sind?

Die einfachste Option ist die Nutzung von zwei Kabelklemmen (z.B. Wago 221-415). Je eine Ader von jedem Kabel wird auf eine Klemme gelegt.

Eine andere gute Option ist die Nutzung eines RJ45 Splitters wie LogiLink MP0032. Dafür müssen die Telefonkabel mit Westernsteckern versehen werden. Der Eingang des Splitters kann für den Anschluss eines weiteren Modems verwendet werden.



Wie werden die Telefonkabel über Durchgangs-TAE-Dose verbunden („In-Reihe“ Schaltung)?

Bei durchgeschliefenen TAE-Dosen müssen die abgehenden Adern zusammen mit ankommenden auf die Klemmen 1/2 gelegt werden, falls an dieser Dose ein G.hn Modem betrieben wird. Ohne Modem kann die Weiterleitung zur nächsten TAE-Dose auch über Klemmen 5/6 erfolgen.
